天然氣子站工藝設備的核心部分是壓縮機。壓縮機主要分為三種類型：傳統機械式壓縮機、液壓平推式子站設備系統、液壓活塞式壓縮機。這三種設備在加氣子站中均能起到增壓作用。由于其工作原理及結構形式的差異，給加氣站經營方帶來的使用性、經濟性有較大差異。雖然液壓活塞式壓縮機在國內誕生較晚，但由于液壓活塞式壓縮機是專門針對子站工況特點設計，其工藝流程的適應性強，使用效能佳，代表了當今子站壓縮機的發展方向。

一、傳統機械式子站壓縮機

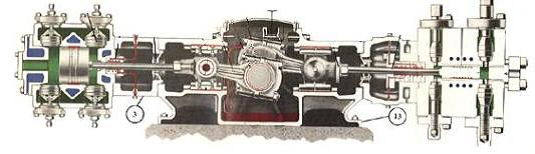

其傳動模式是：電機帶動曲軸旋轉，通過連桿、十字頭、活塞桿，帶動活塞在氣缸內作往復運動，實現氣體的壓縮過程，實現增壓目的。如下圖：

特點：

（1） 技術成熟。國內外機械式壓縮機有上百年的發展歷史。

（2） 氣缸內余隙較大，壓縮氣體溫度較高、壓縮效率較低。

（3） 泄漏量大。曲柄帶動活塞高速運轉，在氣缸設計中填料、活塞環是必要部件，且都有間隙，天然氣泄漏不可避免。其中，活塞環泄漏是內泄漏，填料泄漏是外泄漏（目前，填料氣體收集成本相當高，國內外都沒有采用），而且泄漏率會越來越大。一般國內嶄新壓縮機的泄漏率約0.6%，隨著運行時間延長，會達到1%-3%；

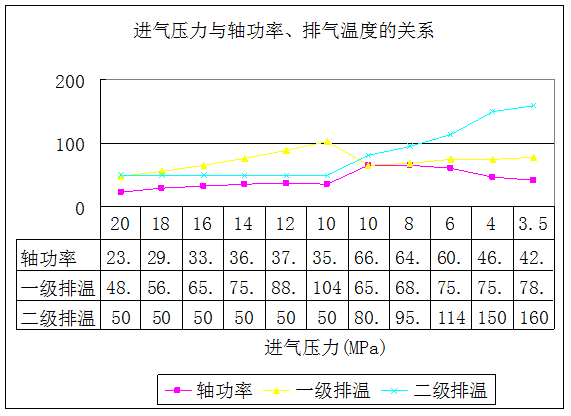

(4)能耗較大。選用電機功率較大（75kW或90kW），啟動電流也大。因此不能頻繁啟動。下圖是槽車壓力與軸功率和排氣溫度曲線。從圖線可以看出，

（1） 槽車壓力在10MPa時，功率最大，其它壓力段的無功損耗較多，為了保證電機在空負荷下啟動，在停機時要將氣缸及管線內的氣體放空。

（2） 維護費用高。易損件多、互換性較差。由于來回高速摩擦，活塞環、支撐環、連桿瓦、填料等都是易損件。這種易損件各生產廠家都不能互換，買了這種設備，往往需依賴其提供配件。

（3） 噪聲大。機組振動大、運轉噪音高。在高速運轉過程中，各運動部件都有間隙（不然是不能運動的）。氣閥的高頻率啟閉，都會產生撞擊聲，裸機噪聲大多在90分貝以上。

（4） 其工藝流程中必需設置較大規格的儲氣裝置。

二、液壓平推子站設備系統

液壓平推設備系統工藝的CNG加氣子站，由專用槽車、液壓工作橇、售氣機等組成。其工作原理是：液壓工作橇提供高壓油，通過一系列控制閥逐次注入專用槽車的每只長管鋼瓶內，將長管鋼瓶內的天然氣以20MPa的恒定壓力推出來，從而通過售氣機給汽車加氣。如下圖：左邊是專用槽車，右邊是液壓工作撬。

特點：

（1） 節能效果較好。選用電機功率一般為30kW或60kW。但液壓系工作壓力較高，不低于20MPa。

（2） 簡化加氣站流程。加氣站設備只需槽車和液壓工作撬系統、售氣機即可。占地面積小。單線加氣。由于沒有儲氣設備，不能多線加氣。

（3） 使用專用槽車，與普通槽車不能通用。

（4） 液壓油中含有專用添加劑，揮發量較大,購買成本較高。通常高壓天然氣與高壓油的相互滲透量還是較大的，如果不是與天然氣不相溶的專用液壓油，排出的天然氣含油量會很大，將直接影響下游設備和CNG汽車的正常運行。

（5） 槽車的每支鋼瓶內天然氣通過液壓油推出以后總有一定的剩余量，在回油過程中通過放空口向大氣放散，造成損耗及環境污染。天然氣泄漏率在1%左右。

（6） 排氣壓力不超過20Mpa,容易造成下游供氣不足的情況。

（7） 排氣量恒定，適應性較差。其排氣量由液壓油泵的排量決定，進多少油才能排多少氣。油泵的排量是恒定的，因而排出的氣體量也是恒定的，所以適應加氣高低峰能力較差。

（8） 由于天然氣出口沒有冷卻，其排出的氣體溫度相對要高一些。

（9） 一次性投資成本最高。

三、立式液壓壓縮機（立式氣缸）

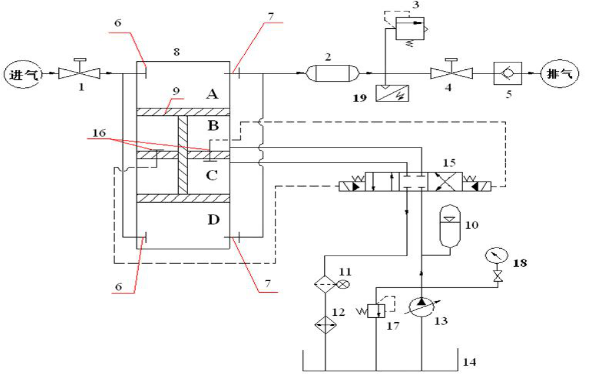

液壓壓縮機是將傳統機械壓縮機的動力由曲柄四連桿機構強制驅動，改為由含壓力能量的液壓油適應性驅動（根據能量需求來供應能量）。其結構原理為：

工字形活塞桿將上面氣缸分隔為 A、B 兩個腔，將下面氣缸分隔為 C、D 兩個腔，如上圖：

工藝流程：

①液壓站輸出的高壓油進入 C 腔， B 腔的油回油箱（近似認為回油箱的油壓力為0），活塞桿向下運動，槽車內氣體進入 A 腔（一級進氣），而 D 腔的氣體則經壓縮后流出（一級壓縮），進入冷卻器，完成一級壓縮過程；當活塞運行到極點時，液壓站換向閥將會換向，輸出的高壓油進入 B 腔， C 腔的油回油箱，活塞桿向上運動，槽車內氣體進入 D 腔（一級進氣），而 A 腔的氣體則經壓縮后流出（一級壓縮），進入冷卻器，完成一級壓縮過程。

②當兩個這樣的氣缸串聯時，就構成了兩級壓縮。

特點： 節能效果好。一般選用22kW雙電機，進氣壓力高時為單電機工作，進氣壓力低時為雙電機工作。下圖是槽車壓力各壓力點的排量與功率曲線：

立式液壓壓縮機結構簡單。氣缸和油缸雙缸一體結構，液壓油每運行一個行程，都會將氣缸壁冷卻一次，因此氣體和氣缸壁的溫度較低，不需水套缸冷卻；一組氣缸只有一級壓縮，要想兩級壓縮需用兩組氣缸；軸向尺寸相對較短（僅大于兩倍行程），可以立式安裝；

（1） 油泵工作壓力較低。經過受力分析，所需油壓=（排氣壓力-進氣壓力）/2；額定壓力為31Mpa的油泵工作范圍始終在16MPa以下。

（2） 噪聲低。實測噪聲不高于70分貝。

（3） 天然氣幾乎無泄露量。設計上回避了填料等結構設計，系統幾乎沒有泄露點。

（4） 耗油量極小。油附著在缸壁上形成極薄高分子油膜，使輸出氣體內含極少量油。

（5） 易損件少。只有活塞環、O形圈等少量易損件。

（6） 各支承環和液壓活塞環不存在偏磨現象，壽命較長。

綜上所述，液壓活塞式壓縮機結構簡單，流程適應性強，節能性好，泄露量小，運行維護成本低，代表了子站壓縮機發展方向，是CNG加氣子站壓縮機首選設備。其具體比較見表1、表2。

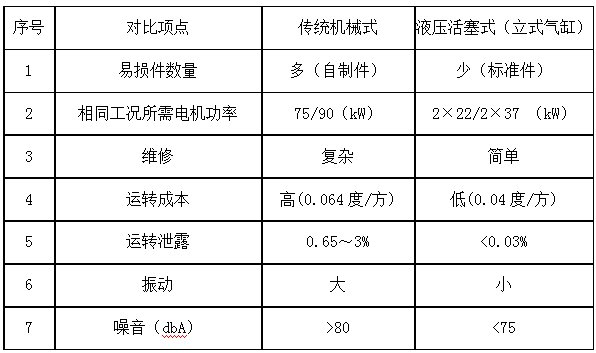

表1：液壓活塞壓縮機（立式氣缸）與傳統壓縮機性能比較表：

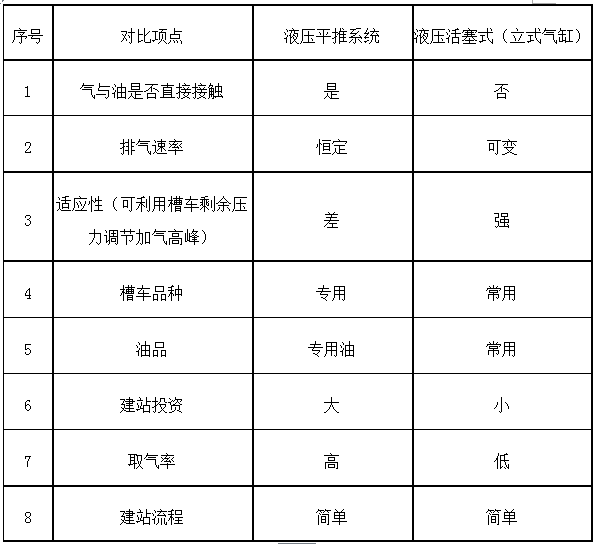

表2：液壓活塞壓縮機（立式氣缸）與液壓平推系統性能比較表：
